Durante varios años me dediqué a presupuestar obras de rehabilitación (cuando apenas había un par de empresas en toda la provincia): me llegaba un proyecto, y mi trabajo era medirlo y ponerle precio, partida por partida, con la precisión suficiente para que ese presupuesto sirviera de verdad, tanto para que el promotor supiera a qué atenerse como para que la constructora no se llevara sorpresas al empezar a ejecutar.
Y si hay algo que aprendí a base de verlo demasiadas veces es que los desvíos de presupuesto, no es un problema que empiece en obra: empieza mucho antes, en el momento en que alguien como yo abre el proyecto para presupuestarlo, vas al apartado de mediciones y cuando no ves algo claro recurres a los planos.
Los planos en la mayoría de los casos son correctos y tocaban, alzados, secciones…pero se quedaba corto en el detalle constructivo de la solución, esa fue la razón principal, para que años después desarrolláramos el Catálogo de más de 1000 detalles sobre rehabilitación de edificios.
Esto no era general, tengo que decir que habían proyectos con unos detalles dignos para enmarcar en un cuadro.
Recuerdo especialmente un proyecto de rehabilitación integral de una estructura: refuerzos de varios niveles, que me llegó para presupuestar con la memoria, presupuesto, pero sin detalles gráficos concretos de los refuerzos que describía en la memoria, los técnicos tampoco tenían mucha experiencia para dibujar estas soluciones, ya que la formación se había centrado en la «obra nueva» y apenas existía normativa concreta.
No podía presupuestar esas partidas con garantías: o llamaba al estudio a pedir el detalle y paraba el presupuesto una semana, o la metía como partida alzada «a justificar» y cruzaba los dedos para que, cuando se resolviera el detalle de verdad en obra, el precio no se disparara.
Elegí lo segundo (mala solución), por plazo, y cuando meses después llegó la solución constructiva real, se disparó justo lo que temía: la partida se triplicó y mi jefe (por aquel entonces) me miró a mí, la que había hecho el presupuesto, como si el error fuera mío.
Era en parte mío y a mi falta de experiencia por aquel entonces, porque detecté las carencias y no las trabajé. Partía de un proyecto que era bueno en toda su redacción pero que no tenía la documentación gráfica suficiente para que las partidas más importante, las pudiéramos acotar dentro de los costes razonables.

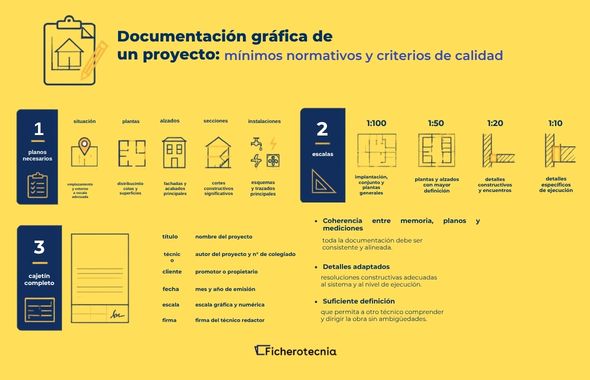

Quiero dedicar este post a algo que se habla poco: qué exige realmente la normativa en cuanto a documentación gráfica —planos y detalles constructivos—, qué criterios técnicos se le piden de verdad a un proyecto para que sea aceptado a visado y, sobre todo, para que se pueda medir y presupuestar con precisión, qué escalas son exigibles o recomendables, cómo debe ser un cajetín, y qué documentación gráfica llevan otros documentos técnicos como los informes o los proyectos de actividad, que muchas veces se tratan con menos rigor gráfico del que merecen.
Esta es la tercera entrega de la serie que empezamos con qué planos incluir en cada proyecto, por categorías (PARTE 1) y seguimos con cómo acotar y a qué escala dibujar cada plano (PARTE 2); si no las has leído, te van a servir de base antes de entrar en la parte normativa.
Marco normativo: qué dice la ley sobre la documentación gráfica
El punto de partida es el Código Técnico de la Edificación, aprobado por el Real Decreto 314/2006, cuya Parte I regula en su Anejo I el contenido del proyecto.
Ahí se establece, de forma bastante abierta, que el proyecto debe incluir «tantos planos como sean necesarios para la definición en detalle de las obras», siguiendo un criterio de «lo general a lo particular»: situación, emplazamiento, urbanización, plantas generales acotadas, cubiertas, alzados y secciones acotados con indicación de escala y cotas de altura, planos de estructura, planos de instalaciones y, por último, planos de definición constructiva, es decir, la documentación gráfica de detalles constructivos propiamente dicha.
Si quieres el catálogo completo de qué planos corresponden a cada categoría, lo desarrollamos con detalle en la PARTE 1 de esta serie.
A mí me tocó aprenderme ese Anejo I no como redactora, sino como la persona que tenía que medir sobre lo que otro había dibujado, y créeme que se lee distinto desde ese lado.
Cuando un plano exigible faltaba, yo no podía «rebotar» el expediente como haría un colegio en visado; lo único que podía hacer era parar mi presupuesto y pedir la documentación que faltaba, con el retraso que eso suponía para todos, empezando por el promotor que estaba esperando un número.
Ese «tantos como sean necesarios» es deliberadamente flexible, porque la ley no puede fijar un número cerrado de planos válido para cualquier tipología.
Pero no deja el criterio en el aire: la Ley 38/1999, de Ordenación de la Edificación, exige que el proyecto de ejecución desarrolle «el proyecto básico con la determinación completa de detalles y especificaciones de todos los materiales, elementos, sistemas constructivos y equipos». El criterio no es «cuántos planos mínimos hacen falta para que el expediente esté completo», sino si con esa documentación se puede medir, presupuestar y ejecutar la obra sin más decisiones de diseño por el camino.
A ese marco legal se suma el filtro real que la mayoría de proyectos atraviesa antes de llegar a obra: el visado colegial.
La Normativa Común de Visado y Criterios del Consejo Superior de los Colegios de Arquitectos de España fija el estándar de referencia que luego cada colegio territorial adapta, y su criterio de fondo coincide con el de la LOE: la documentación debe ser suficiente «de forma que la obra pueda ser dirigida por un técnico distinto del redactor».
Yo lo adaptaba a mi propio oficio con una pregunta muy parecida cada vez que abría un proyecto nuevo: ¿puedo medir esto con garantías sin tener que inventarme nada? En el caso de la cubierta que contaba al principio, la respuesta fue que no, y lo pagué yo antes que nadie.
La realidad que nadie cuenta
Lo que no se suele explicar en voz alta es que un proyecto puede pasar el visado con una documentación gráfica que, en la práctica, es insuficiente tanto para presupuestar como para construir.
El visado comprueba que estén los planos exigibles, que tengan escala, que estén acotados y que el cajetín esté completo; no entra a valorar si el detalle de encuentro entre fachada ventilada y carpintería está resuelto con precisión o si, como en muchos proyectos, se remite a «detalle tipo» sin adaptarlo al caso concreto. Esa es la brecha que se paga, primero, en la mesa de quien tiene que medir y presupuestar la obra, y después, en obra: mediciones estimadas en lugar de reales, partidas alzadas que esconden un problema que nadie ha resuelto todavía, y presupuestos que se quedan cortos no porque quien los hizo se equivocara, sino porque nunca tuvo la información necesaria para acertar.
Y hay otra realidad, más incómoda todavía, que vi repetirse en más reuniones de las que puedo contar: muchos clientes eligen estudio por el render y la memoria de calidades bien maquetada, sin saber que detrás puede haber una documentación gráfica escasa que va a complicar cada paso siguiente, empezando por el presupuesto que van a recibir. Los detalles constructivos —esas hojas llenas de líneas finas, tramas y cotas pequeñas que casi nadie fuera del sector mira— son precisamente lo que menos se enseña en la reunión comercial y lo primero que se recorta cuando hay presión de plazo o de honorarios. A mí me tocaba explicarle al promotor, presupuesto en mano, por qué una partida llevaba la coletilla «a justificar» o por qué el número final no coincidía con lo que le habían prometido de palabra en la primera visita al estudio. La paradoja es que esos detalles que nadie mira determinan si el presupuesto que recibes se sostiene o se desmorona en cuanto empieza la obra.
Criterios técnicos que se exigen a un proyecto
Más allá del listado de planos, hay tres criterios técnicos que marcan la diferencia entre un proyecto que se puede presupuestar con garantías y uno que solo cumple el expediente, y los tres me los encontré fallando, una y otra vez, sobre la mesa de trabajo.
El primero es la coherencia interna: que memoria, planos y mediciones digan lo mismo. Recuerdo un proyecto en el que la memoria describía un sistema de fachada ventilada y, al llegar al detalle de encuentro con carpintería, el plano dibujaba un cerramiento tradicional sin cámara, como si el redactor hubiera cambiado de sistema a mitad de proyecto y se hubiera olvidado de actualizar ese único detalle. Yo no podía medir «lo que probablemente querían decir»: tuve que parar, llamar al estudio y esperar la aclaración antes de poder cerrar esa partida del presupuesto.
El segundo es el nivel de detalle proporcional a la complejidad constructiva real, no al tamaño del proyecto. Una vivienda pequeña con una solución de cubierta complicada me daba, muchas más veces de las que esperaba, más trabajo de medición que una nave industrial grande con una envolvente sencilla, y tuve que explicar esto más de una vez a promotores que medían la «calidad» del proyecto por el número de páginas y no entendían por qué un proyecto «pequeño» tardaba tanto en presupuestarse. El criterio no es cuántas hojas tiene el proyecto, sino si cada punto singular de la obra —encuentros, remates, cambios de material, puntos donde falla habitualmente la impermeabilización o el aislamiento— tiene su detalle dibujado y acotado, porque son exactamente esos puntos los que más tiempo me llevaba resolver a mano cuando no estaban.
El tercero, y el que menos se cuida, es que el detalle constructivo esté adaptado al proyecto concreto y no sea un detalle genérico de biblioteca pegado sin comprobar que encaja con los materiales, los espesores y la solución estructural real de esa obra. Este error es especialmente traicionero para quien presupuesta, porque a primera vista el plano está —hay un detalle dibujado, con su cota y su trama—, así que uno mide confiado, y solo más adelante, al contrastarlo con la memoria o con otro plano, aparece que el espesor de aislamiento no coincide o que la posición del zuncho no es la real. Ahí ya no es un detalle que falta; es un detalle que engaña, y eso es peor.
Escalas exigibles y recomendables
La normativa no fija una tabla cerrada de escalas para cada tipo de plano, pero sí establece un criterio de mínimos y, en la práctica del visado colegial, algunos colegios lo concretan en cifras. El criterio general de la normativa común de visado exige que la escala sea «suficiente para permitir la correcta lectura de la información del plano», y varios colegios territoriales, como el Colegio Oficial de Arquitectos de Madrid, concretan ese criterio fijando una escala mínima de 1/100 para plantas, alzados y secciones en proyecto de ejecución —salvo estudios previos, anteproyectos y planos de urbanismo—, excluyendo expresamente de ese mínimo los planos de detalles constructivos y de localización, que por su naturaleza se dibujan a escalas mayores. Conviene tener claro que esta cifra concreta es un criterio de visado, no una norma estatal única, y que otros colegios pueden fijar su propio mínimo, así que antes de cerrar la entrega conviene revisar la normativa de presentación del colegio donde se va a visar.
Para quien presupuesta, la escala no es un dato administrativo: es lo que determina si puedes fiarte de lo que mides. Más de una vez tuve que escalar a mano sobre un plano mal reproducido, con una escala tan reducida que cualquier error de impresión o de escaneado se traducía directamente en un error de medición. En la práctica del sector, más allá del mínimo exigible, las escalas habituales siguen una progresión de lo general a lo particular: planos de situación entre 1/2000 y 1/5000, emplazamiento entre 1/500 y 1/1000, plantas generales de distribución a 1/100 —y a 1/50 cuando el proyecto de ejecución lo requiere para reflejar acabados y particiones—, alzados y secciones a 1/100 o 1/50, y detalles constructivos a escalas de 1/20 o 1/10 para encuentros generales, bajando a 1/5 o incluso 1/1 para carpinterías, herrajes o puntos singulares que necesitan precisión milimétrica. Ya dedicamos un post específico a este tema, con la tabla completa de escalas y las convenciones de acotación y de cajetín, en Documentación gráfica de un proyecto: acotación y escala (PARTE 2).
Cómo debe ser un cajetín
El cajetín no es un simple recuadro con el nombre del proyecto: es, a efectos de visado, la ficha de identificación legal de cada plano, y su contenido mínimo está fijado por los criterios comunes de visado. Debe incluir el título del trabajo y la fase del proyecto que se presenta —básico, ejecución, modificado—, indicando el uso principal de la edificación; la identificación de los técnicos redactores, con su titulación; el nombre del promotor o cliente; la situación y el emplazamiento de la obra; la fecha; la escala del plano, indicada siempre de forma expresa aunque coincida con la de otros planos del mismo juego; y un espacio para la firma del técnico y, cuando corresponde, del cliente. A esto se añade, según el colegio, un código o numeración de plano que permita identificarlo dentro del índice general del proyecto sin ambigüedad, algo especialmente importante cuando el juego de planos supera la treintena de hojas y varios técnicos han intervenido en fases distintas.
Cuando presupuestaba, el cajetín era lo primero que miraba de cada plano, no por protocolo, sino porque de ahí sacaba dos datos que necesitaba antes de medir nada: la fase del proyecto —no es lo mismo presupuestar sobre un básico que sobre una ejecución, y confundir esto lleva a presupuestos que luego no se sostienen— y la escala exacta, sobre todo cuando trabajaba con planos impresos o escaneados donde no me podía fiar de la regla del programa. Un cajetín con la escala desactualizada tras un cambio de última hora, algo que he visto más de una vez, no es solo un motivo de rebote en visado: es un error de medición esperando a pasar desapercibido.
Documentación gráfica en informes técnicos y proyectos de actividad
No toda la documentación técnica que se redacta es un proyecto de edificación, y conviene no aplicar el mismo criterio de forma automática. Un informe técnico —de patología de fachada, de evaluación estructural, de desclasificación de un espacio— no exige el juego completo de planos de un proyecto de ejecución, pero sí necesita la documentación gráfica suficiente para justificar el diagnóstico: plano de situación del elemento estudiado, croquis o levantamiento del estado actual con las lesiones localizadas y numeradas, y, cuando el informe incluye una propuesta de intervención, el detalle constructivo de la solución propuesta con la misma exigencia de acotación y escala que en cualquier otro plano técnico. También me ha tocado presupuestar intervenciones a partir de informes de este tipo, y la diferencia entre uno con un croquis bien acotado y otro que solo describe la lesión con palabras es, directamente, la diferencia entre poder dar un precio fiable o tener que estimarlo a ojo.
Los proyectos de actividad —licencia ambiental, declaración responsable, comunicación previa de apertura— tienen su propia lógica documental, y ahí la exigencia gráfica cambia de enfoque: no se centra tanto en el detalle constructivo como en la distribución funcional del local, los recorridos de evacuación, la ubicación de los medios de protección contra incendios, la sectorización y el emplazamiento de instalaciones específicas de la actividad, como extracción de humos o climatización. La diferencia documental entre una actividad inocua y una clasificada afecta directamente al volumen de planos exigido, algo que tratamos con más detalle en Proyectos de actividad inocua y clasificada: diferencia documental. En cualquier caso, también aquí aplica el mismo principio de fondo que aprendí en mi época de presupuestar obras: la documentación gráfica debe permitir que un técnico de la administración —o quien tenga que ponerle precio a la instalación de esa actividad— entienda exactamente cómo funciona y cómo cumple la normativa, sin tener que adivinarlo.
Diferencias territoriales y normativas
La regulación urbanística y de visado en España está muy descentralizada, y la documentación gráfica no escapa a esa dispersión. Cada colegio profesional aplica su propia normativa de presentación de expedientes sobre la base común del Consejo Superior de los Colegios de Arquitectos, pero con variaciones reales: escalas mínimas distintas, formatos de entrega digital propios, exigencias adicionales de planos de accesibilidad o de eficiencia energética según la comunidad autónoma. En la Comunitat Valenciana, la LOTUP añade condiciones específicas de documentación gráfica para determinadas actuaciones en suelo no urbanizable; en Andalucía y Galicia, los ayuntamientos suelen pedir planos adicionales de encaje urbanístico cuando el planeamiento municipal lo exige; y en licencias de actividad, comunidades como Cataluña o Madrid tienen procedimientos y umbrales de clasificación distintos que determinan cuánta documentación gráfica hay que aportar antes incluso de empezar a redactar el proyecto técnico. Yo presupuesté obras en más de una comunidad autónoma, y aprendí a no dar nunca por hecho que el índice de planos «estándar» que manejaba en una zona era el mismo en otra; asumir eso es una de las causas más habituales de sorpresas evitables, tanto en visado como en un presupuesto.
Errores más frecuentes en la documentación gráfica de un proyecto
Error 1: Detalles constructivos genéricos sin adaptar a la obra real. Copiar un detalle de encuentro de fachada, cubierta o cimentación de otro proyecto sin comprobar que los espesores, materiales y cotas coinciden con la solución realmente proyectada. Solución: usar los detalles de referencia como punto de partida, pero verificar y ajustar cada cota y cada material antes de incorporarlos al juego de planos definitivo.
Error 2: Planos sin coherencia con la memoria ni con las mediciones. Que la memoria describa un sistema constructivo y los planos, o el presupuesto, reflejen otro distinto, normalmente porque el proyecto ha cambiado durante la redacción y solo se ha actualizado una parte de la documentación. Solución: revisar, antes de la entrega, que memoria, planos y mediciones cuenten literalmente la misma obra.
Error 3: Escala inadecuada para el uso real del plano. Entregar plantas generales a una escala tan reducida que no se pueden medir con garantías, o detalles constructivos a una escala insuficiente para representar con precisión un punto singular. Solución: elegir la escala en función de quién va a usar el plano y para qué —incluida la persona que lo va a medir para presupuestarlo—, no solo en función de lo que quepa en el formato de hoja.
Error 4: Cajetín incompleto o con datos desactualizados. Escalas que no coinciden entre el dibujo y el cajetín tras una modificación, planos añadidos al final sin firma del técnico redactor, o fase del proyecto mal indicada. Solución: revisar el cajetín de cada plano, uno por uno, justo antes del envío a visado, no solo el del plano índice general.
Error 5: Documentación gráfica insuficiente en informes y proyectos de actividad. Tratar estos documentos como si necesitaran menos rigor gráfico que un proyecto de edificación, cuando en realidad su valor —probatorio en un informe, administrativo en una actividad, y también a la hora de presupuestar la intervención— depende en buena medida de que la documentación gráfica sea clara y esté bien acotada. Solución: aplicar el mismo estándar de acotación, escala y cajetín aunque el documento no sea, en sentido estricto, un proyecto de ejecución.
Tiempos y honorarios estimados
La documentación gráfica —planos generales, de estructura, de instalaciones y, sobre todo, de detalles constructivos— suele concentrar entre un tercio y la mitad del tiempo total de redacción de un proyecto de ejecución, precisamente porque es la fase en la que hay que tomar todas las decisiones que en el proyecto básico se dejaron abiertas. Es también la fase donde más se recorta cuando el plazo aprieta o cuando los honorarios del estudio se han ajustado a la baja, porque reducir el número de detalles constructivos es, en apariencia, indoloro a corto plazo: el expediente se presenta igual de rápido y visa igual de bien. Lo que nunca se cuenta es a quién se le traslada ese tiempo ahorrado: a mí, cuando tenía que parar un presupuesto para pedir un detalle que faltaba, o directamente a nadie, cuando ese tiempo se convertía en una partida alzada mal calculada que luego explotaba en obra. El coste real de recortar esa fase no aparece en la factura de honorarios del estudio, sino en las horas que otros —quien mide, quien dirige la obra, quien la ejecuta— tienen que dedicar después a resolver lo que no se resolvió a tiempo en el papel.
Cómo puede ayudarte Ficherotecnia
Si algo aprendí presupuestando proyectos ajenos es que no hace falta dibujar cada detalle desde cero para que esté bien resuelto: partir de una base contrastada, con las cotas y los materiales ya planteados correctamente, y adaptarla al caso concreto ahorra horas y reduce el riesgo de dejar un punto singular sin resolver, el mismo riesgo que tantas veces me tocó gestionar desde el otro lado. En Ficherotecnia encontrarás más de mil detalles constructivos editables, extraídos de obras reales y disponibles también en formato DWG, listos para ajustar a los materiales y cotas de tu proyecto. Si lo que necesitas es el resto del juego de planos, en nuestra sección de planos arquitectónicos y de construcción tienes modelos completos de proyectos visados, y en plantillas para proyectos de construcción encontrarás memorias, mediciones y pliegos editables para completar el expediente con la misma coherencia interna de la que hablaba antes. Y si tu encargo es un informe técnico o un proyecto de actividad más que un proyecto de edificación, también tenemos plantillas de informes técnicos y modelos de proyecto de actividad ya resueltos, para no partir de una hoja en blanco.
Preguntas frecuentes
¿Cuál es el número mínimo de planos que exige la ley para un proyecto de ejecución? La normativa no fija un número cerrado, sino un criterio: «tantos planos como sean necesarios para la definición en detalle de las obras», de modo que la documentación permita que un técnico distinto del redactor pueda dirigir la obra —y, en la práctica, también medirla y presupuestarla con garantías—. En la práctica, esto suele traducirse en varias decenas de planos para una vivienda unifamiliar de complejidad media, y muchos más en edificios plurifamiliares o con instalaciones complejas.
¿Es obligatorio dibujar detalles constructivos en el proyecto básico? No con el mismo nivel de exigencia que en el proyecto de ejecución. El proyecto básico define la solución arquitectónica y constructiva a nivel general; es en el proyecto de ejecución donde la Ley de Ordenación de la Edificación exige la determinación completa de detalles y especificaciones de materiales y sistemas constructivos, y es también a partir de ese momento cuando un presupuesto puede empezar a ser fiable.
¿Qué pasa si el visado detecta que falta un plano exigible? El colegio rebota el expediente y pide la documentación gráfica que falta antes de continuar con la tramitación, lo que retrasa el visado y, en cadena, la solicitud de licencia. Por eso conviene revisar el índice de planos exigibles del colegio correspondiente antes de dar el proyecto por cerrado.
¿Los planos de detalles constructivos también necesitan cajetín completo? Sí. Todos los planos que forman parte del proyecto, incluidos los de detalle, deben llevar cajetín con la información exigida por la normativa de visado: técnico redactor, escala, fase del proyecto y situación de la obra, entre otros datos.
¿Cómo sé si la documentación gráfica de mi proyecto es suficiente? Un criterio práctico, más allá del listado normativo, es preguntarse si un técnico distinto al redactor podría dirigir la obra —o presupuestarla— solo con esa documentación, sin tener que llamar para resolver dudas de diseño. Si la respuesta es no en algún punto singular de la obra, ahí falta un detalle constructivo por dibujar.
Lo que me quedaría de este post
Si hay una idea que me llevaría de todo esto, después de haber estado en el lado de quien recibe el proyecto y tiene que ponerle precio, es que cumplir el mínimo normativo y entregar un proyecto que se pueda medir, presupuestar y ejecutar sin sorpresas no son la misma cosa, aunque a veces lo parezca sobre el papel visado. La documentación gráfica —sus escalas, su cajetín, sus detalles constructivos bien adaptados a cada obra— no es la parte más vistosa del proyecto ni la que el cliente valora en la primera reunión, pero es la que decide si el presupuesto que alguien recibe se sostiene o si, como me pasó a mí más de una vez, hay que llamar al promotor para explicarle por qué el número ha cambiado.
Publicado en Ficherotecnia.es · Septiembre 2026
Recursos y fuentes de referencia
- Real Decreto 314/2006, de 17 de marzo, por el que se aprueba el Código Técnico de la Edificación. Parte I, Anejo I, Contenido del proyecto. codigotecnico.org.
- Ley 38/1999, de 5 de noviembre, de Ordenación de la Edificación (LOE). BOE.
- Consejo Superior de los Colegios de Arquitectos de España (CSCAE). Normativa Común de Visado y Criterios.
- Colegio Oficial de Arquitectos de Madrid (COAM). Guía de visado y elaboración de trabajos profesionales, 2026.
- Normas UNE de dibujo técnico aplicables a la documentación gráfica de proyectos: UNE-EN ISO 5457 (formatos y presentación de planos), UNE 1027 (plegado de planos), UNE-EN ISO 7200 (cuadros de rotulación/cajetín). AENOR.
- Ley 6/2014, de Prevención, Calidad y Control Ambiental de Actividades en la Comunitat Valenciana (LOTUP y normativa de actividades, como referencia de variación autonómica).
- Colegios profesionales territoriales de arquitectos, arquitectos técnicos e ingenieros, para las normas de presentación de expedientes y criterios de visado específicos de cada colegio.
