Recuerdo un proyecto de reforma de un garaje comunitario en un edificio de los años ochenta en el que la comunidad de propietarios llevaba años quejándose del mismo problema: olor a combustión constante en la primera planta de sótano y un dolor de cabeza recurrente entre los vecinos que aparcaban a diario.
Cuando bajé a revisar la instalación existente me encontré lo que ya me esperaba: un sistema de extracción sin mantenimiento desde hacía más de una década, los detectores de monóxido de carbono desconectados desde una reforma eléctrica anterior, y un caudal real extraído que, midiéndolo en obra, no llegaba ni a la mitad del exigido por normativa.
No fue un caso aislado. De hecho, es de los proyectos que con más frecuencia me encuentro mal resueltos en edificios existentes, y casi siempre por el mismo motivo: nadie revisó si la instalación seguía cumpliendo su función años después de ejecutarse.
Esta guía no es un resumen genérico de normativa. Es una guía práctica, escrita desde la experiencia de proyectar y también de revisar instalaciones ya construidas, pensada para el técnico que tiene que calcular, proyectar o diagnosticar un sistema de ventilación de garaje: qué exige la normativa, cómo se calcula el caudal necesario, qué tipos de sistemas existen y cuáles son los errores que con más frecuencia generan una instalación deficiente.
Si eres arquitecto, arquitecto técnico o ingeniero, aquí tienes el desarrollo técnico completo.
Si eres propietario o administrador de fincas, esta guía te ayudará a entender por qué una instalación de ventilación bien diseñada no es un capricho normativo, sino una cuestión de seguridad para las personas que usan el garaje a diario.
¿Por qué es obligatoria la ventilación de un garaje?
Riesgos derivados de la acumulación de monóxido de carbono
El riesgo principal que justifica la ventilación obligatoria de cualquier garaje es la acumulación de monóxido de carbono (CO), un gas incoloro, inodoro y altamente tóxico que se genera en la combustión incompleta de los motores de los vehículos.
He medido concentraciones de CO en garajes bajo rasante en hora punta, con varios coches arrancando a la vez para salir a trabajar, y la subida es mucho más rápida de lo que uno imagina antes de verlo con el medidor en la mano.
En un espacio cerrado con escasa renovación de aire, la concentración puede alcanzar niveles peligrosos en cuestión de minutos, y el riesgo se agrava en garajes bajo rasante, donde no hay ventilación natural que ayude a dispersar el gas.
Calidad del aire y seguridad de los usuarios
Más allá del monóxido de carbono, la combustión de los motores genera óxidos de nitrógeno, partículas en suspensión y compuestos orgánicos volátiles. En los garajes peor ventilados que he inspeccionado, esto se nota incluso sin instrumentos: el aire es denso, huele a combustión de forma persistente y cualquiera que pase varios minutos allí lo percibe.
Un sistema de ventilación bien dimensionado evita concentraciones peligrosas de CO y, de paso, mantiene un aire respirable para quien transita por el garaje a diario.
Objetivos de un sistema de ventilación de garajes
Cuando me siento a proyectar un sistema de ventilación, tengo siempre tres objetivos en mente: diluir y evacuar los contaminantes hasta niveles seguros, garantizar que esa renovación de aire llega a todo el volumen del garaje sin dejar rincones sin barrer, y hacerlo gastando la menor energía posible, activando la ventilación mecánica a su máxima potencia solo cuando los niveles de contaminación realmente lo requieren.

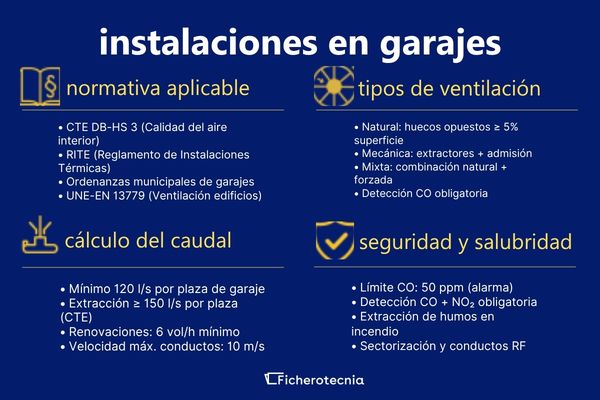

Normativa aplicable a la ventilación de garajes
Documento Básico HS 3 del Código Técnico de la Edificación
El DB HS 3, Calidad del aire interior, es la referencia normativa principal para la ventilación de garajes en edificación.
Establece que los aparcamientos y garajes deben disponer de un sistema específico de ventilación, natural o mecánica, y fija los criterios mínimos de caudal en función de la superficie del garaje.
Distingue entre ventilación natural, admitida solo bajo determinadas condiciones geométricas, y ventilación mecánica, que en mi experiencia acaba siendo la solución obligada en casi todos los garajes bajo rasante o de geometría algo complicada.
Reglamento de Instalaciones de Protección Contra Incendios
En garajes de cierta superficie o número de plazas, el diseño de la ventilación se cruza con la normativa de protección contra incendios, porque los mismos extractores que renuevan el aire a diario pueden tener que actuar como sistema de control de humos en caso de incendio.
He visto proyectos donde este doble uso se pasa por alto en la fase de diseño y se descubre demasiado tarde, cuando el instalador ya ha comprado equipos que no cumplen la resistencia al fuego exigida para ese servicio.
El Reglamento de Instalaciones de Protección Contra Incendios y el Documento Básico SI condicionan, en estos casos, las características de extractores, conductos y demás elementos de la instalación.
Otras normas y reglamentos aplicables
A la normativa estatal hay que sumar, con frecuencia, ordenanzas municipales propias sobre garajes y aparcamientos, además del Reglamento Electrotécnico de Baja Tensión en lo relativo a la instalación eléctrica de los equipos.
Si trabajas en una comunidad autónoma con normativa propia de habitabilidad o de prevención de incendios, conviene verificarlo antes de cerrar el diseño; me ha pasado más de una vez encontrar una exigencia municipal que no aparecía en ningún documento estatal.
Tipos de ventilación en garajes
Ventilación natural
La ventilación natural se apoya en aberturas permanentes que comunican el garaje con el exterior, dimensionadas para que el aire circule por diferencia de presión o de temperatura.
El DB HS 3 solo la admite en garajes que cumplen ciertas condiciones de superficie y de disposición de esas aberturas.
En la práctica, funciona bien en garajes pequeños, de una sola planta y con fachada abierta en al menos dos puntos opuestos. En garajes bajo rasante de varias plantas casi nunca es una solución que se sostenga por sí sola, por mucho que a veces se intente forzar el cálculo para que cumpla.
Ventilación mecánica

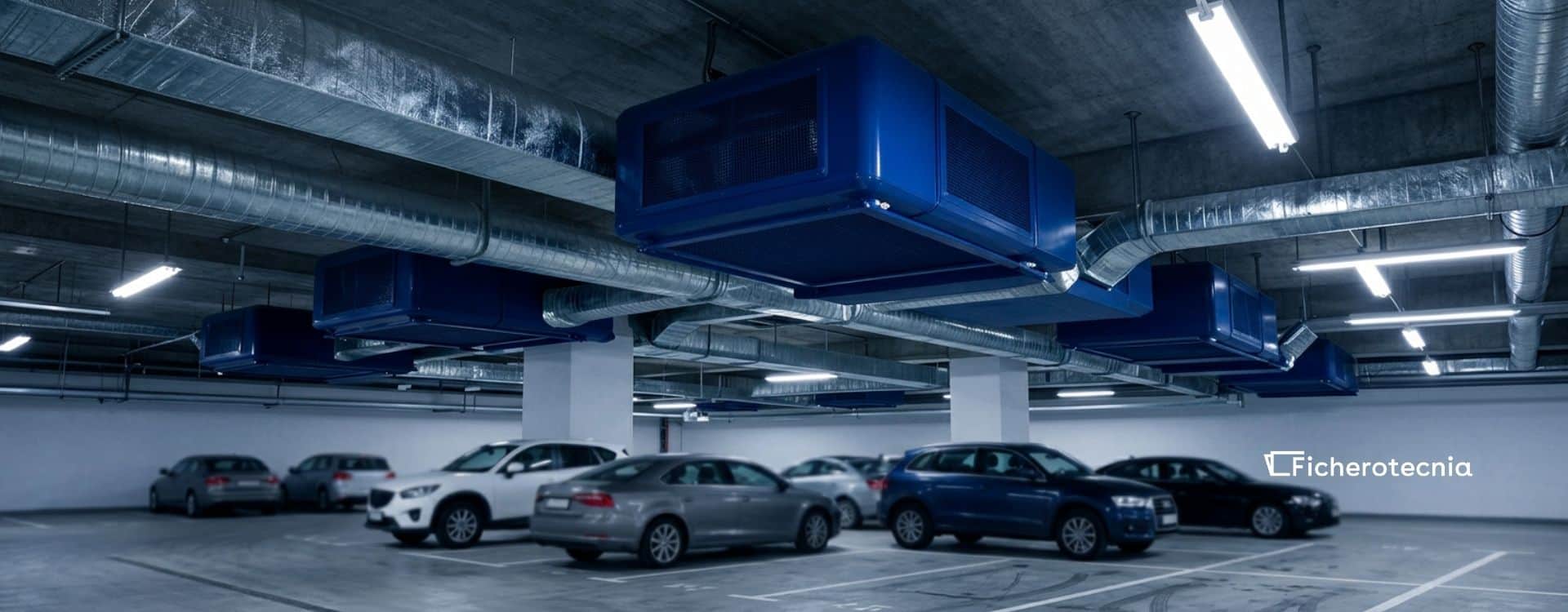

La ventilación mecánica es la solución que acabo proyectando en la mayoría de los garajes bajo rasante.
Se basa en una red de conductos que impulsan aire limpio del exterior y extraen el aire contaminado del interior mediante ventiladores.
Puede funcionar de forma continua o, cada vez más habitual en las instalaciones que diseño hoy, en modo controlado por detectores de CO, de manera que los extractores solo trabajan a plena potencia cuando el nivel de gas realmente lo pide.
Sistemas híbridos
Los sistemas híbridos combinan aberturas de ventilación natural con un refuerzo de ventilación mecánica que entra en funcionamiento cuando la ventilación natural no basta.
Los he usado en garajes semienterrados con fachada parcial al exterior, donde tenía sentido aprovechar esa ventilación natural la mayor parte del tiempo y reservar la mecánica para los picos de ocupación.
Ventilación mediante impulsores Jet Fan
El sistema de impulsores Jet Fan prescinde de la red tradicional de conductos y la sustituye por ventiladores de chorro distribuidos en el techo del garaje, que generan corrientes de aire dirigidas hacia los puntos de extracción.
La primera vez que trabajé con este sistema, lo que más me sorprendió fue la altura libre que se recupera al no tener que llevar conductería por todo el techo, algo que en garajes de poca altura marca la diferencia.
Eso sí, su diseño no se puede improvisar: exige un estudio de dinámica de fluidos (CFD) que demuestre que las corrientes generadas barren todo el volumen del garaje sin dejar zonas de aire estancado.
Cómo calcular la ventilación de un garaje
Renovaciones de aire por hora
Durante años, el criterio habitual para dimensionar era el de renovaciones de aire por hora (RAH): cuántas veces se renueva el volumen total de aire del garaje en una hora.
El DB HS 3 sustituyó este criterio por un caudal mínimo expresado en litros por segundo y por metro cuadrado de superficie de garaje, lo que en la práctica da un dimensionado más ajustado a la superficie real de cada aparcamiento que un múltiplo genérico del volumen.
Cálculo del caudal de ventilación
El caudal mínimo exigido depende de la superficie del garaje y se calcula conforme a los valores que fija el DB HS 3 para uso de aparcamiento.
A ese mínimo normativo siempre le añado, en el dimensionado real, un margen que absorba las pérdidas de carga de la red de conductos y el rendimiento real del extractor seleccionado, que casi nunca coincide exactamente con el de catálogo.
Cuando el sistema tiene doble función de ventilación y control de humos, hay que sumar además el caudal que exige el escenario de incendio, que suele ser superior al de la ventilación higiénica ordinaria.
Dimensionado de conductos y extractores
El dimensionado de los conductos tiene que mantener la velocidad del aire dentro de unos rangos que eviten tanto el ruido excesivo como pérdidas de carga innecesarias, y eso obliga a calcular la red tramo a tramo, con sus codos y derivaciones, no de forma global.
Para elegir el extractor no me fío nunca solo del caudal nominal de catálogo: cruzo su curva característica con la curva resistente de la red de conductos que he calculado, y ese punto de corte es el caudal real que va a dar la instalación, no el que promete la ficha técnica.
Factores que influyen en el diseño del sistema
Antes de sentarme a calcular, repaso siempre lo mismo: la superficie y el volumen del garaje, cuántas plantas bajo rasante tiene, dónde están los accesos de vehículos, si hay zonas de carga de vehículos eléctricos que puedan concentrar el uso en ciertas horas, y cómo están dispuestos los pilares y muros, porque son ellos los que casi siempre generan las zonas de recirculación de aire que luego cuesta corregir sobre plano.
Si el sistema tiene que cumplir además una función de control de humos, ese factor condiciona el diseño desde el primer croquis, no como un añadido posterior.
Detectores de monóxido de carbono y control automático
¿Cuándo son obligatorios?
Los detectores de CO son obligatorios cuando el garaje tiene ventilación mecánica controlada por la concentración de gas, ya que son ellos los que activan o modulan el funcionamiento de los extractores.
Aunque el sistema se diseñe para funcionar de forma continua, siempre recomiendo instalar detectores con alarma como medida adicional de seguridad, sobre todo en garajes bajo rasante de mucha ocupación; es una inversión pequeña frente al riesgo que cubre.
Ubicación de los detectores
Coloco los detectores en los puntos donde previsiblemente se concentra más el CO: cerca de los accesos de vehículos, en las zonas de peor renovación de aire y a una altura próxima a la de los tubos de escape, porque el CO tiende a mezclarse con el aire ambiente sin estratificarse claramente por densidad.
El número y la disposición de los detectores hay que calcularlos en función de la superficie del garaje y de cómo están repartidas las zonas de aparcamiento, no colocarlos a ojo.
Funcionamiento de la ventilación automática
En un sistema de control automático, los detectores envían la lectura de concentración a una central que regula el funcionamiento de los extractores en varios escalones: un nivel de reposo o ventilación mínima, un nivel intermedio cuando se supera un primer umbral, y un nivel de máxima extracción cuando se llega al umbral de alarma.
Ese funcionamiento escalonado es lo que permite compatibilizar la seguridad de los usuarios con un consumo eléctrico razonable de la instalación.
Ventilación de garajes comunitarios
Garajes bajo rasante
Los garajes bajo rasante son el caso más exigente porque no pueden apoyarse en ventilación natural y, en la práctica totalidad de los casos que he proyectado, necesitan un sistema mecánico dimensionado conforme al DB HS 3.
Cuando el garaje tiene varias plantas bajo rasante, procuro que cada planta tenga su propio sistema o una red independiente que garantice el caudal exigido en cada nivel; depender de una única extracción compartida entre plantas es una fuente habitual de incumplimientos.
Garajes sobre rasante
Los garajes sobre rasante, sobre todo cuando tienen fachada abierta o semiabierta, pueden en algunos casos resolver su ventilación con soluciones naturales o híbridas, si la geometría del edificio lo permite y se cumplen las condiciones de superficie de aberturas que exige la normativa. Aun así, siempre verifico el caudal resultante con el cálculo correspondiente antes de descartar el refuerzo mecánico; no me fío de la intuición en esto.
Garajes de viviendas unifamiliares
En garajes de vivienda unifamiliar, la exigencia se relaja bastante, y en la mayoría de los casos una ventilación natural mediante rejillas de admisión y extracción resulta suficiente, dada la reducida superficie y el bajo número de vehículos. Aun así, sigo comprobando el caudal mínimo exigido por el DB HS 3 antes de dar la instalación por resuelta; es un cálculo rápido y evita sorpresas si algún día el garaje cambia de uso.
Errores frecuentes en el diseño de la ventilación de garajes
Error 1: Dimensionar incorrectamente el caudal. El técnico aplica un criterio genérico de renovaciones por hora en lugar de calcular el caudal exigido por el DB HS 3 en función de la superficie real del garaje, lo que puede dar una instalación infra o sobredimensionada. Solución: calcular el caudal exigido conforme a la superficie del garaje y usar el criterio de renovaciones solo como comprobación cruzada.
Error 2: Mala ubicación de rejillas y extractores. Las rejillas de admisión y los extractores se colocan atendiendo solo a criterios constructivos o de facilidad de instalación, sin analizar el recorrido real del aire dentro del garaje. Solución: estudiar la trayectoria del flujo de aire desde las rejillas de admisión hasta los puntos de extracción antes de fijar su ubicación definitiva.
Error 3: No considerar zonas muertas de ventilación. Pilares, muros de compartimentación y la geometría irregular del garaje generan zonas donde el aire apenas se renueva, aunque el caudal global de la instalación cumpla el mínimo normativo. Solución: analizar la planta del garaje por zonas y, en geometrías complejas, apoyar el diseño en un estudio CFD que verifique que no quedan zonas de aire estancado.
Error 4: Incumplimiento de la normativa vigente. El proyecto se redacta con un criterio de ventilación desactualizado o sin verificar las exigencias específicas de protección contra incendios cuando el sistema tiene doble función. Solución: verificar de forma cruzada el DB HS 3, el DB SI y el Reglamento de Instalaciones de Protección Contra Incendios antes de cerrar el diseño del sistema.
¿Qué debe incluir un proyecto de ventilación de garajes?
Memoria justificativa
La memoria justificativa describe el garaje objeto del proyecto —superficie, número de plantas y de plazas, uso previsto— y justifica por qué la solución adoptada, natural, mecánica, híbrida o Jet Fan, es la adecuada para ese garaje concreto y conforme al DB HS 3. No es un trámite: es donde dejo constancia por escrito de las decisiones que he tomado en obra o en el estudio, y a la que siempre acabo volviendo si años después hay que revisar la instalación.
Memoria de cálculo
La memoria de cálculo recoge el caudal exigido y el caudal de diseño adoptado, el cálculo de la red de conductos con sus pérdidas de carga, la selección de los extractores con su curva característica y el punto de funcionamiento resultante, y, cuando proceda, el caudal adicional que exige la función de control de humos en caso de incendio.
Planos de la instalación
Los planos deben representar con claridad el trazado completo de la red de conductos o la disposición de los impulsores Jet Fan, la ubicación de rejillas de admisión y extracción, la posición de los extractores y de los detectores de CO, y los esquemas de principio del sistema de control automático.
Especificaciones técnicas y mediciones
El proyecto incluye las especificaciones técnicas de cada componente —conductos, extractores, detectores, central de control— con sus prestaciones mínimas exigidas, y las mediciones y el presupuesto correspondiente, separando la instalación de ventilación higiénica de los elementos que, en su caso, formen parte del sistema de protección contra incendios.
Ejemplos de proyectos de ventilación de garajes en Ficherotecnia
Uno de los mayores atascos con los que me he encontrado al enfrentarme por primera vez a un proyecto de ventilación de garaje fue no tener una referencia real sobre la que apoyar el cálculo y la memoria. Partir de un proyecto ejecutado, con la memoria de cálculo ya resuelta, los planos definidos y las especificaciones técnicas redactadas, reduce notablemente el tiempo de trabajo y ayuda a evitar los errores más comunes que he descrito en esta guía.
En Ficherotecnia puedes encontrar un proyecto para reparación de ventilación en garaje, útil como referencia tanto para obra nueva como para intervenciones de adecuación en instalaciones existentes que no cumplen la normativa vigente. Si tu proyecto requiere otro tipo de instalación o quieres explorar más documentación técnica de referencia, puedes consultar el catálogo completo de proyectos de ingeniería disponibles en la plataforma.
Preguntas frecuentes sobre la ventilación de garajes
¿Qué caudal de ventilación necesita un garaje según el CTE?
El caudal mínimo lo fija el DB HS 3 en función de la superficie del garaje, expresado en litros por segundo y metro cuadrado. No hay un valor único aplicable a todos los garajes: hay que calcularlo para la superficie concreta del proyecto y, en obra, siempre dejo un margen sobre ese mínimo para absorber pérdidas de carga y el rendimiento real de los equipos.
¿Es obligatorio instalar detectores de CO en un garaje?
Son obligatorios cuando la ventilación mecánica funciona controlada por la concentración de monóxido de carbono, ya que son los detectores los que activan los extractores. Aunque el sistema sea de funcionamiento continuo, los recomiendo siempre como medida adicional de seguridad, sobre todo en garajes bajo rasante con mucho tránsito de vehículos.
¿Puedo usar solo ventilación natural en un garaje bajo rasante?
En la práctica, casi nunca. El DB HS 3 admite la ventilación natural solo bajo condiciones geométricas concretas, y un garaje bajo rasante rara vez las cumple porque no tiene fachada abierta al exterior en puntos opuestos. En mi experiencia, en garajes bajo rasante de cierta entidad hay que ir directamente a un sistema mecánico.
¿Qué diferencia hay entre ventilación higiénica y control de humos?
La ventilación higiénica renueva el aire en el uso diario del garaje para evacuar el CO y otros contaminantes. El control de humos entra en funcionamiento en caso de incendio, para mantener las vías de evacuación libres de humo. Cuando un mismo sistema tiene que cumplir ambas funciones, hay que dimensionarlo para el escenario más exigente de los dos, que casi siempre es el de incendio, y seleccionar equipos con la resistencia al fuego que exige esa función.
¿Merece la pena un sistema Jet Fan frente a uno convencional?
Depende sobre todo de la geometría del garaje y de la altura libre disponible. En garajes de planta irregular o con poca altura, el ahorro de espacio al prescindir de conductería suele compensar el coste adicional del estudio CFD y de los propios impulsores. En garajes de planta regular y altura holgada, un sistema convencional de conductos suele salir más económico sin perder eficacia.
¿Quién debe firmar el proyecto de ventilación de un garaje?
Un técnico competente con la titulación habilitante para el tipo de edificio e instalación de que se trate, habitualmente arquitecto, arquitecto técnico o ingeniero, según el caso. Cuando el sistema tiene doble función de ventilación y control de humos, conviene que el mismo técnico coordine también con el proyecto de protección contra incendios del edificio, para evitar que ambos documentos se contradigan en las especificaciones de los equipos.
Consejo final
Si me preguntas qué es lo que más pesa de todo lo anterior, me quedo con esto: el caudal se calcula para la superficie real del garaje, no se copia de un proyecto anterior ni se estima por renovaciones a ojo, y esa cifra hay que verificarla en obra, no solo sobre plano. La mayoría de los garajes mal ventilados que he revisado no fallaban por un error de cálculo grosero, sino porque nadie comprobó después que la instalación seguía dando lo que el proyecto prometía. Calcula con margen, ubica bien rejillas y detectores pensando en el recorrido real del aire, y no des una instalación por buena hasta haberla medido.
